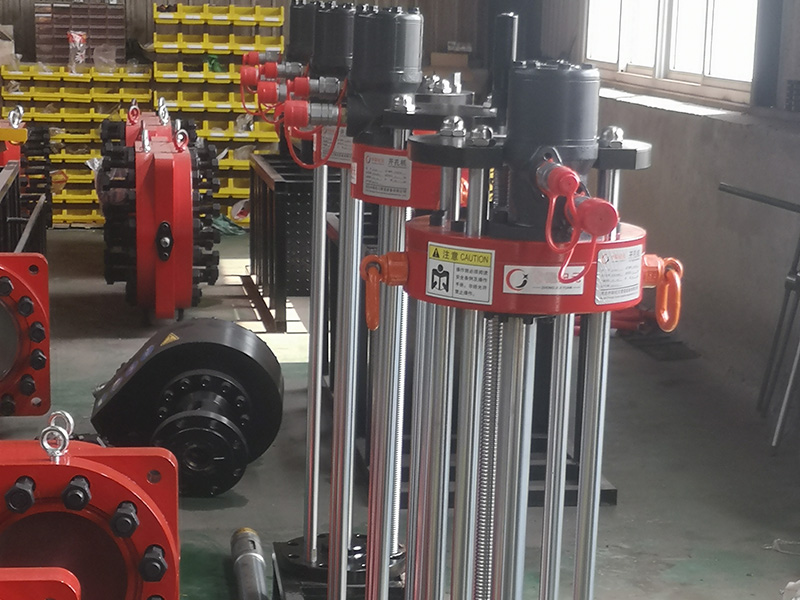

Φ150～Φ250 開孔機為中型開孔機主要應用在管線不停止輸送介質、不降低壓力，保證管線的正常運行的情況下，對管線進行維修、搶修、加接旁路的設備。
開孔機主要應用在管線不停止輸送介質、不降低壓力，保證管線的正常運行的情況下，對管線進行維修、搶修、加接旁路的設備。
使用本設備改變了傳統停輸、降壓、放散、動用明火的作業方式，減少了經濟損失和對環境的不良影響，并可避開夜間作業，減少了人力、物力的投入，提高工效、降低勞動強度和消耗，避免作業風險,提高安全性。
該設備適應于易燃易爆、有毒有害的原油、化工、液化石油氣、煤氣、天然氣等液體、氣體的輸送管線和城市供水供熱管道的帶壓不停輸施工作業。
參 數 | LHT0610 | |
開孔范圍mm | 開旁通 | Φ150～φ250 |
開封堵 | Φ150～φ200 | |
設計壓力Mpa | 1.6 | |
鉆桿最大行程mm | 850 | |
進給方式 | 手動 | |
進給速度 | 手 動mm/r | 5mm/r |
自 動mm/r | / | |
快 速mm/min | / | |
額定輸出扭矩(NM) | 1200 | |
允許瞬時最大扭矩(NM) | 1950 | |
主傳動減速比 i | 3.75 | |
外形尺寸 mm | 280×280×1350 | |
重 量 kg | 100Kg | |
v 設計壓力、鉆桿行程均可定制
可 選 配 件
開 孔 筒 刀 | |||
規格 | 尺寸 | ||
DN | Inch | mm | 設備編號 |
150 | 6 | 130 | TC-LHT0610-06 |
200 | 8 | 170 | TC-LHT0610-08 |
250 | 19 | 220 | TC-LHT0610-10 |
v 開孔刀尺寸可定制，封堵刀可根據管線壁厚及客戶要求定制
定 位 鉆 | ||
規格 | ||
DN | Inch | 設備編號 |
150 | 6 | DWZ-LHT0610-06 |
200 | 8 | DWZ-LHT0610-08 |
250 | 10 | DWZ-LHT0610-10 |
v 連接尺寸可根據用戶要求定制
開 孔 接 合 器 | ||
規格 | ||
DN | Inch | 設備編號 |
150 | 6 | KKLX-06-P-LHT0610 |
200 | 8 | KKLX-08-P-LHT0610 |
250 | 10 | KKLX-10-P-LHT0610 |
v P為接合器壓力等級
液 壓 驅 動 泵 站 | ||
型號 | 描述 | 建議適配機型 |
HPP10-4 | 流量15L，壓力10Mpa | LHT0104 |
HPP20-7.5 | 流量30L，壓力14Mpa | LHT0610 |
HPP40-11 | 流量60L，壓力16Mpa | AHT0616 |
HPP50-15 | 流量75L，壓力16Mpa | AHT1436 |
HPP63-25 | 流量95L，壓力20Mpa | AHT3496 |
v 液壓驅動泵站可選擇汽油或柴油動力
